Especificaciones Generales:

  Referencia: ME0881114
  Tipo:

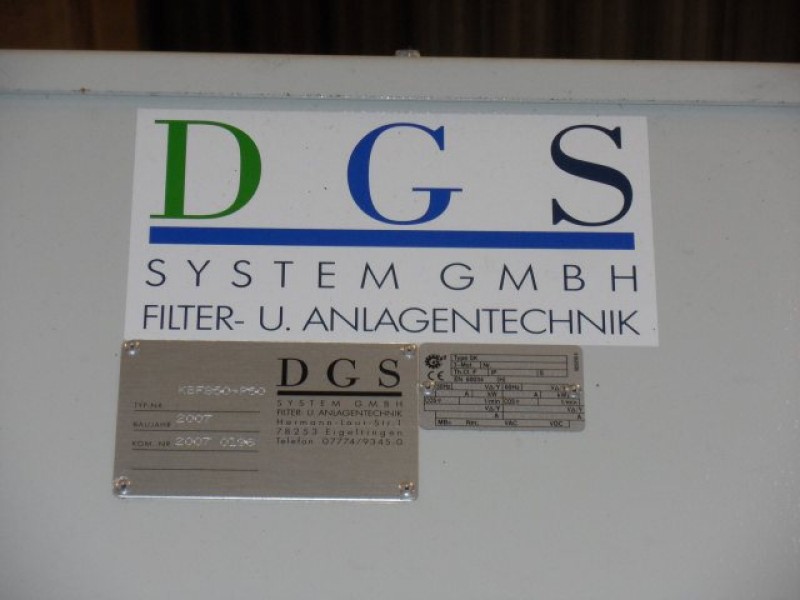

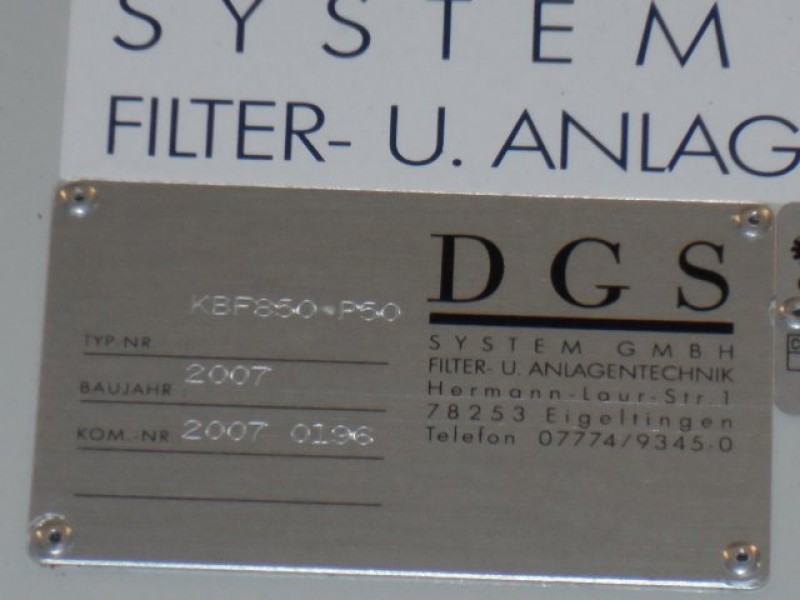

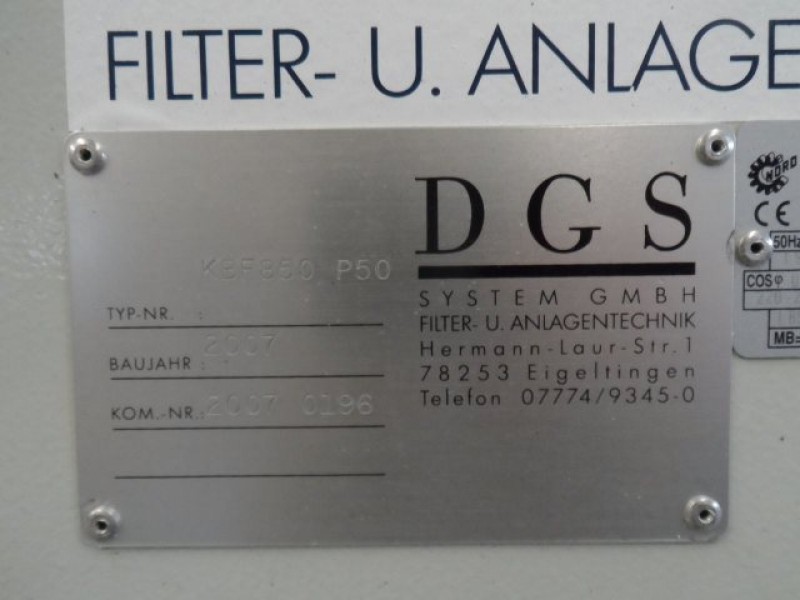

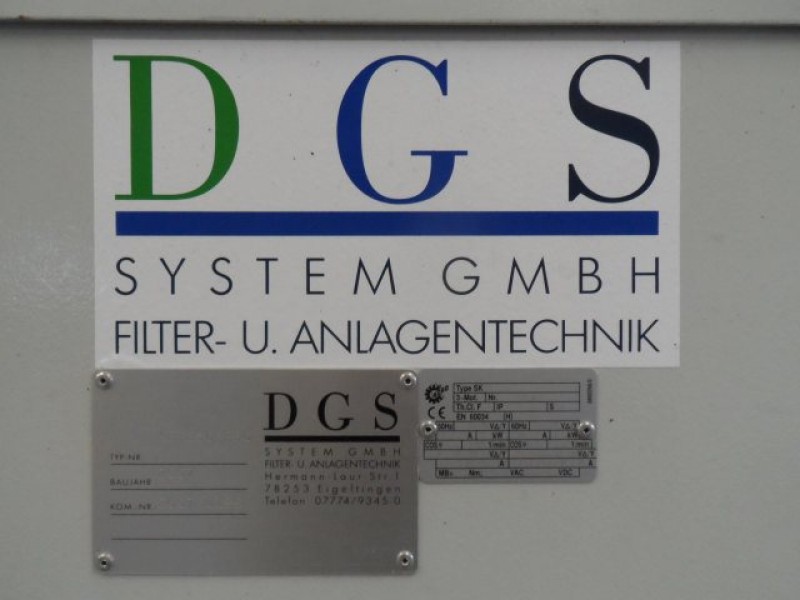

  Fabricante: DGS System Gmbh
  Modelo: KBF850 P50
  : 2007

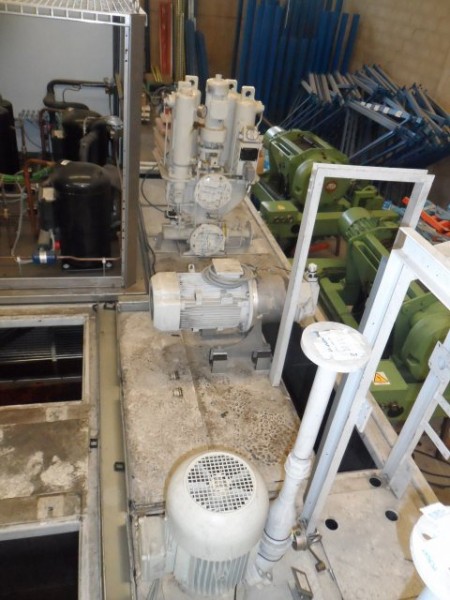

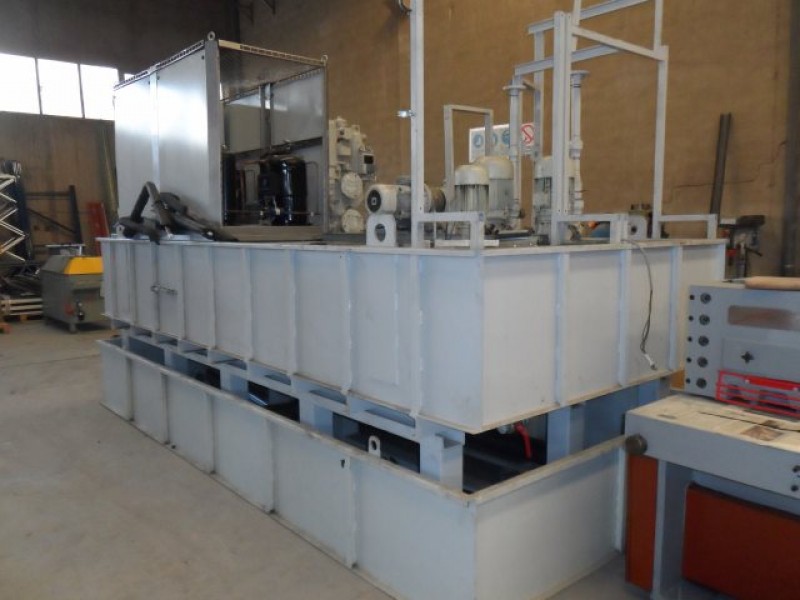

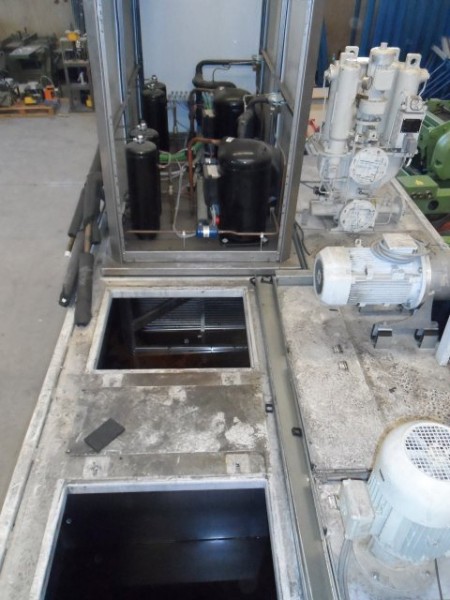

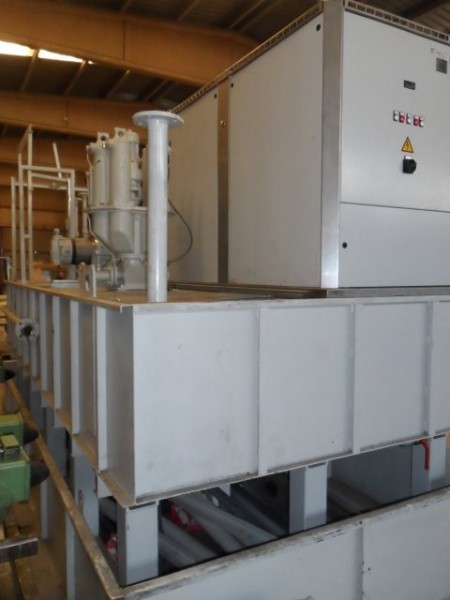

Centro de filtrado y acondicionado de taladrina compuesto de:

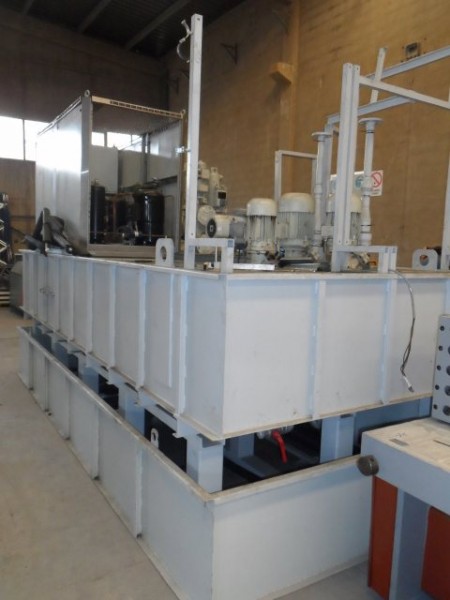

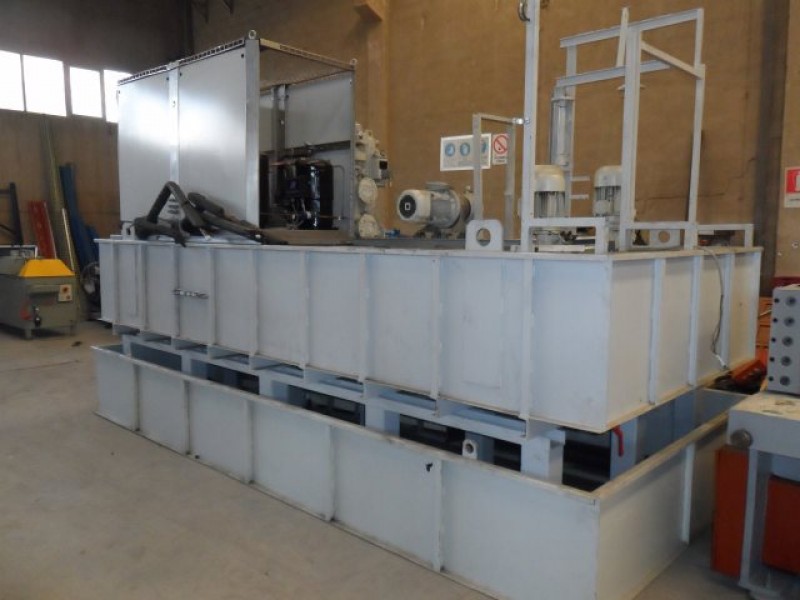

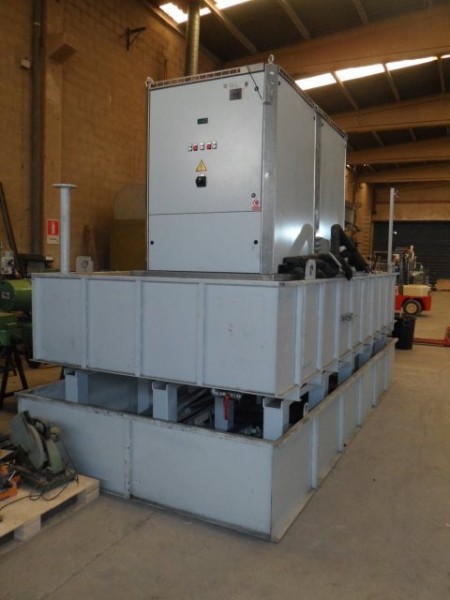

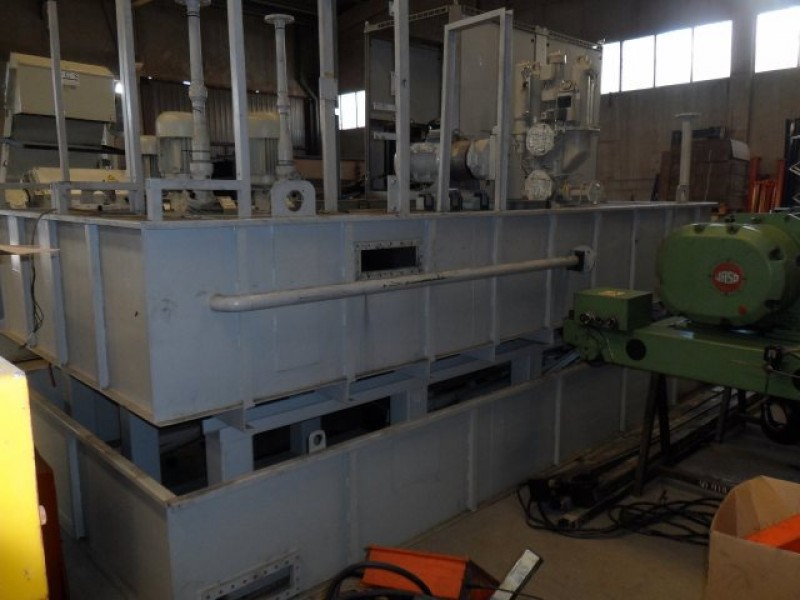

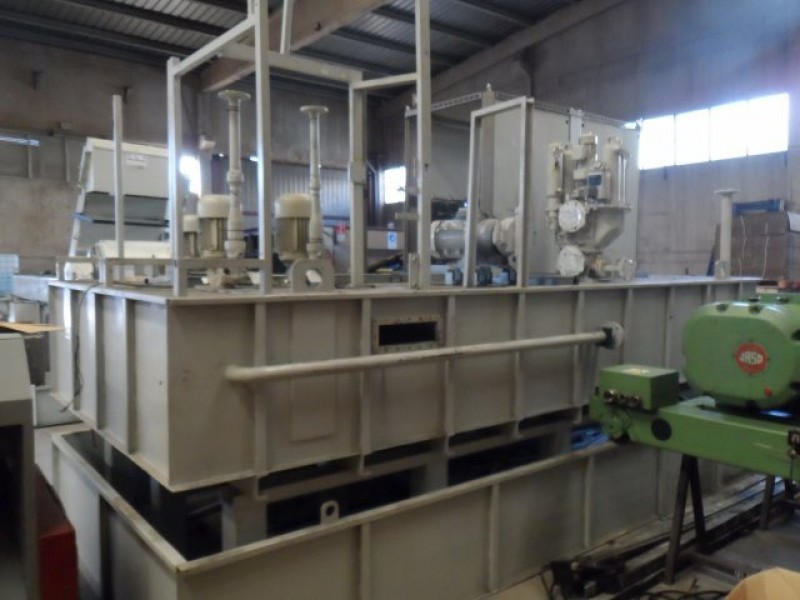

[1] Centro de Bombeo y Acondicionamiento de taladrina

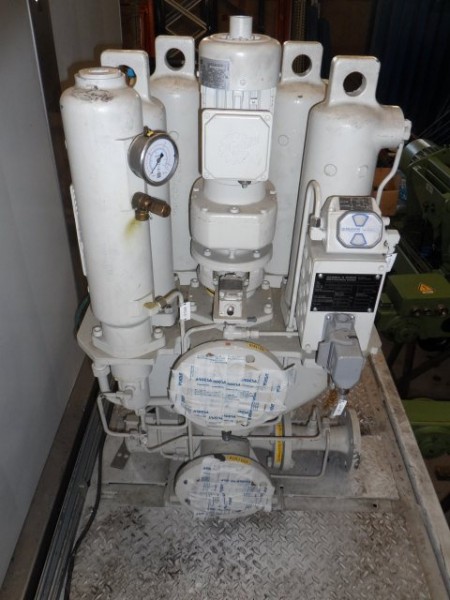

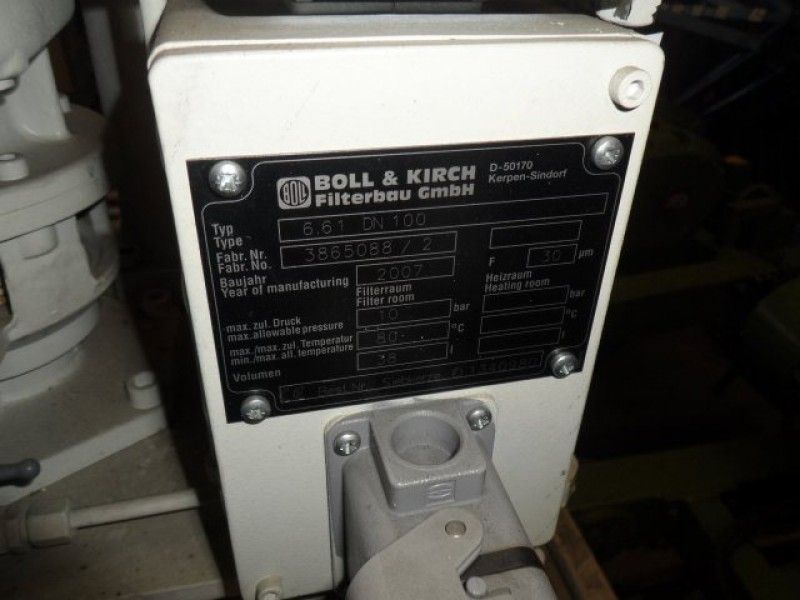

A) Unidad de Filtrado

Fabricante: Boll & Kirch Filterbau Gmbh

 Tipo: 6.61 DN 100

 Nº Fabricación: 3865088/2

 Capacidad filtrado: 30 um

 Presión máxima admisible: 10 Bar

 Temperatura máxima admisible: 80 º C

 Volumen filtrado: 30 L

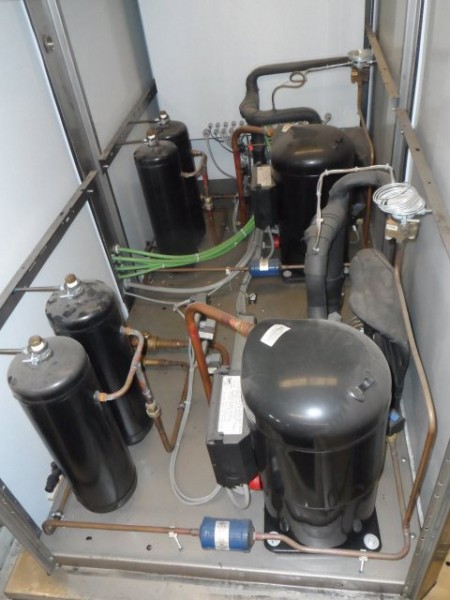

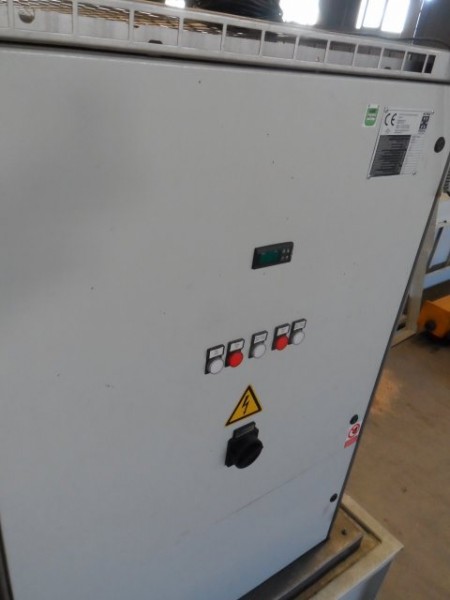

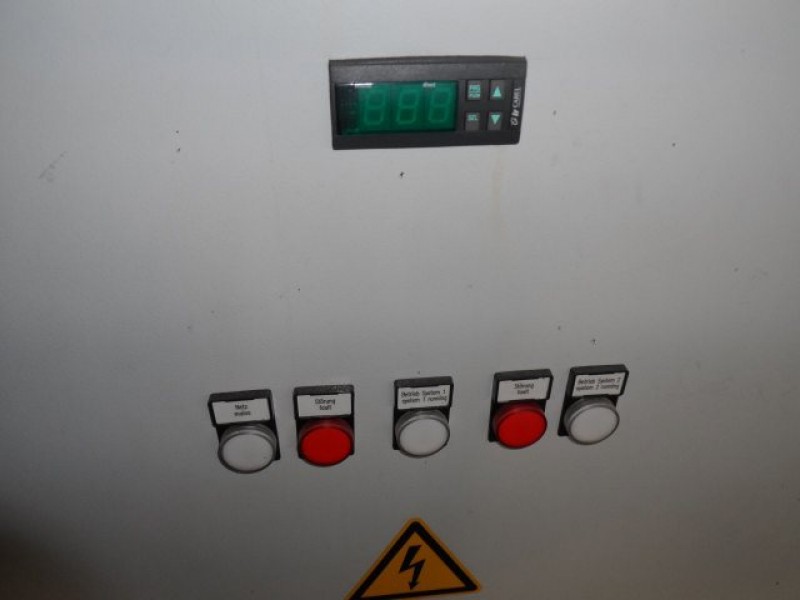

B) Unidad de Acondicionamiento de temperartura de taladrina

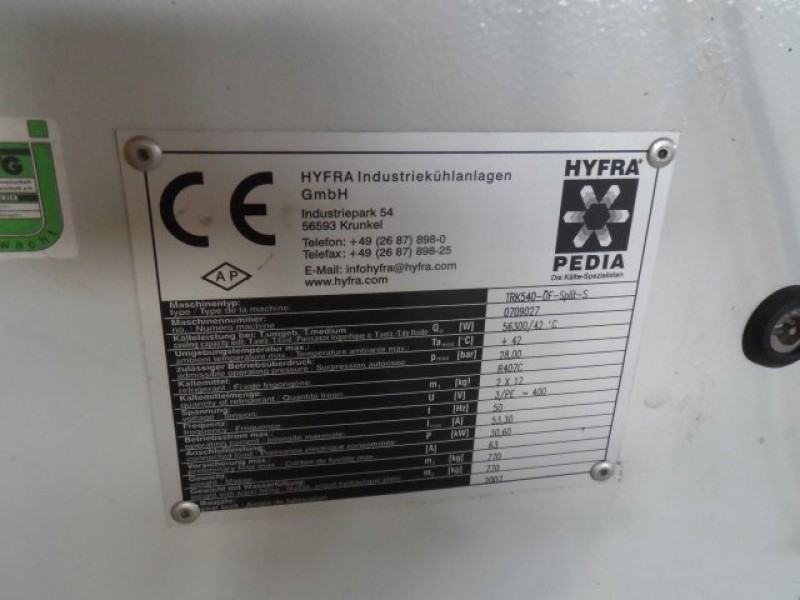

 Fabricante: HYFRA Industriekühlanlagen Gmbh

 Tipo máquina: TKR540-OF-Split-S

 Nº máquina: 0709027

 Capacidad de refrigeración: 56300/42 ºC [W]

 Máxima temperatura ambiénte: 42 ºC

 Presión máxima admisible: 28 Bar

 Refrigerante: R407C

 Cantidad de refrigerante: 2 x 12 Kg

 Voltaje: 400 Vac 3 ph

 Frecuencia: 50 Hz

 Intensidad máxima: 53,30 A

 Potencia: 30,60 kW

 Calibre del fusible máximo: 63 A

 Peso: 770 kg.

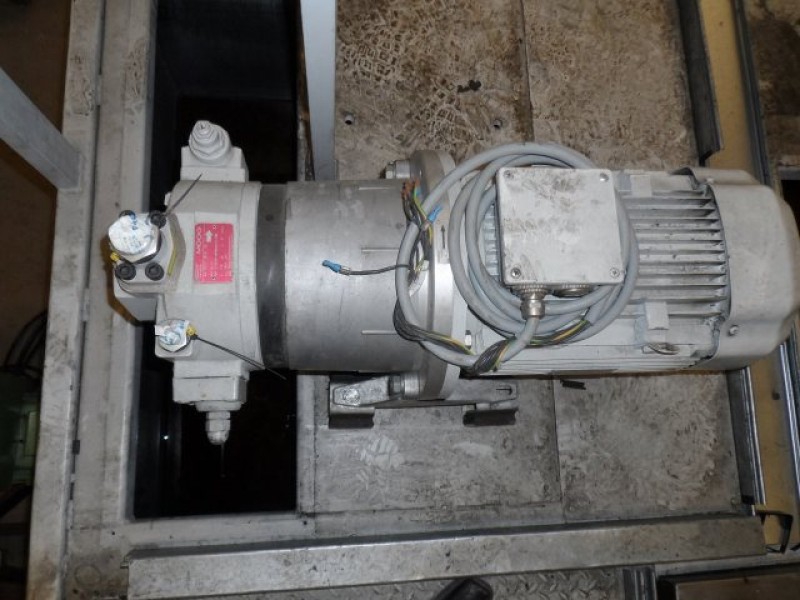

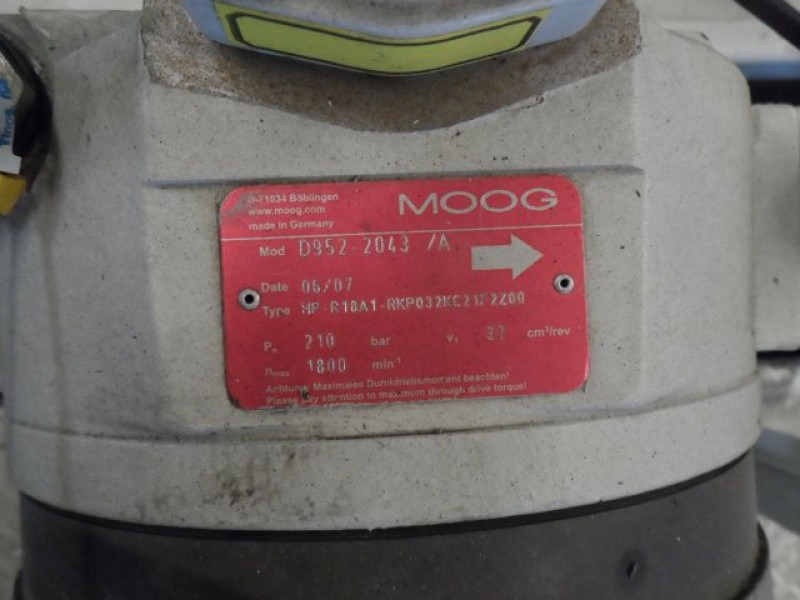

3) Bomba 1

 Fabricante: MOOG

 Modelo: D952-2043 /A

 Tipo: HP-R18A1-RKP032KC21F2

 Presión nominal: 210 Bar

 Volumen: 32 cm3/rev

 Revoluciones máximas: 1800

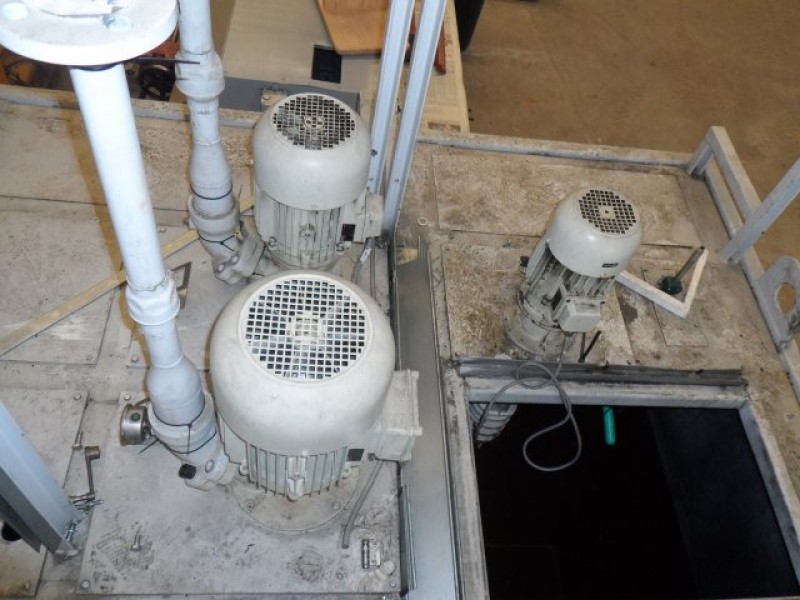

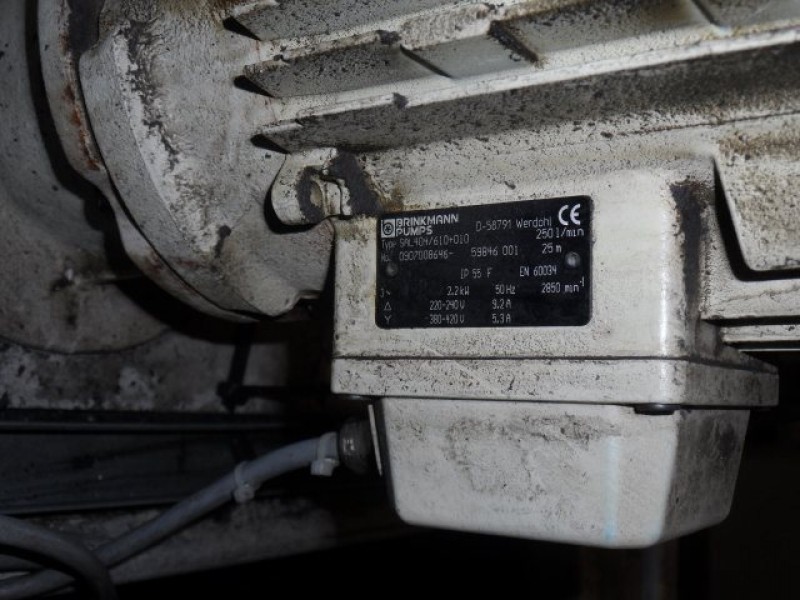

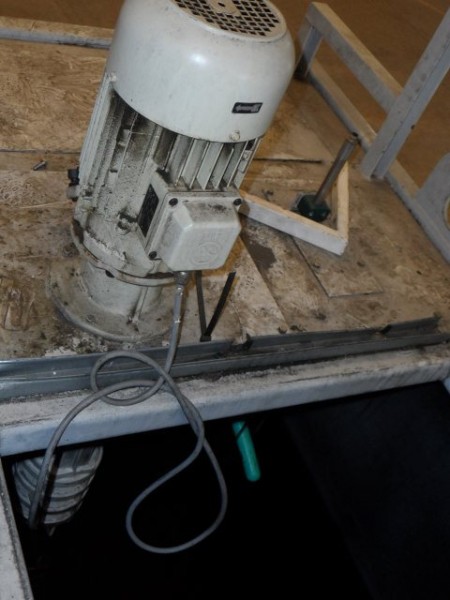

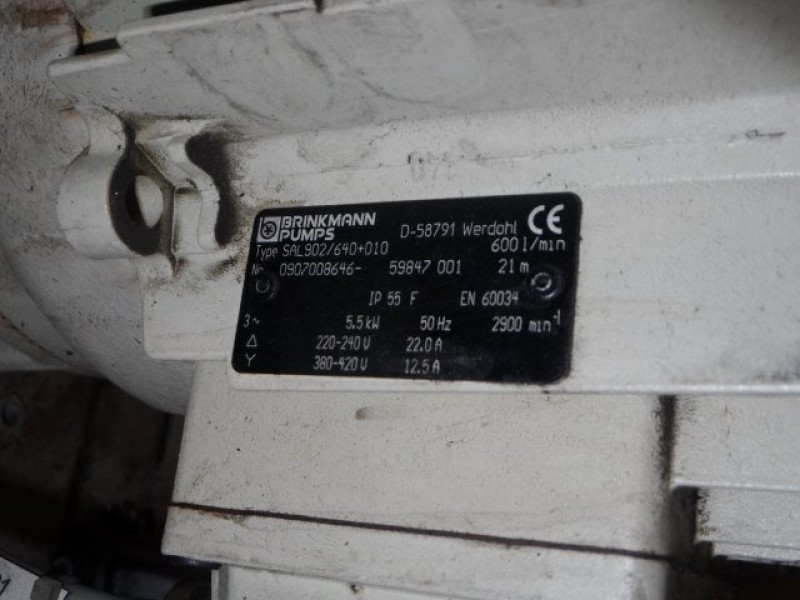

3) Bombas 2 y 3

 Brinkmann Pumps

 Tipo: SAL404/610+010

 Caudal: 250 l/min

 Altura impulsión: 25 m

 Potencia: 2,2 kW

 Revoluciones: 2850 rev

 Voltaje: 3 ph 220 / 380 Vac

 Corriente nominal: 9,2 / 5,3 A

 IP 55 F

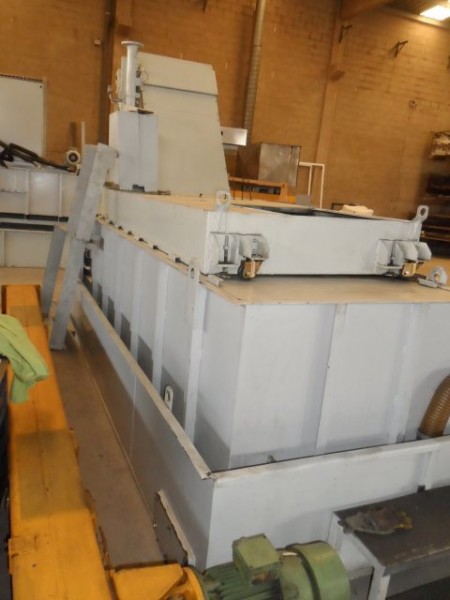

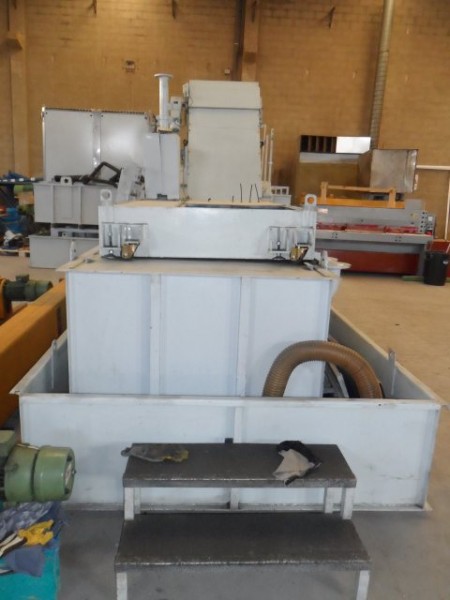

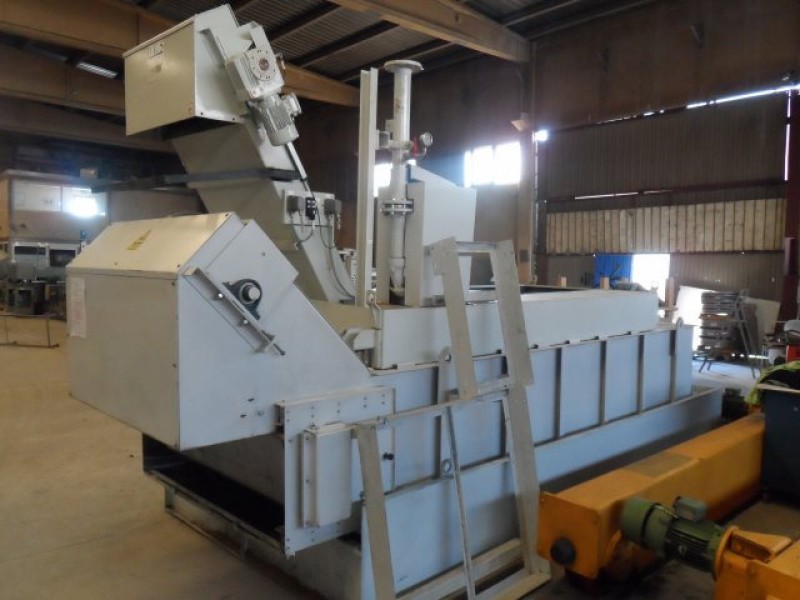

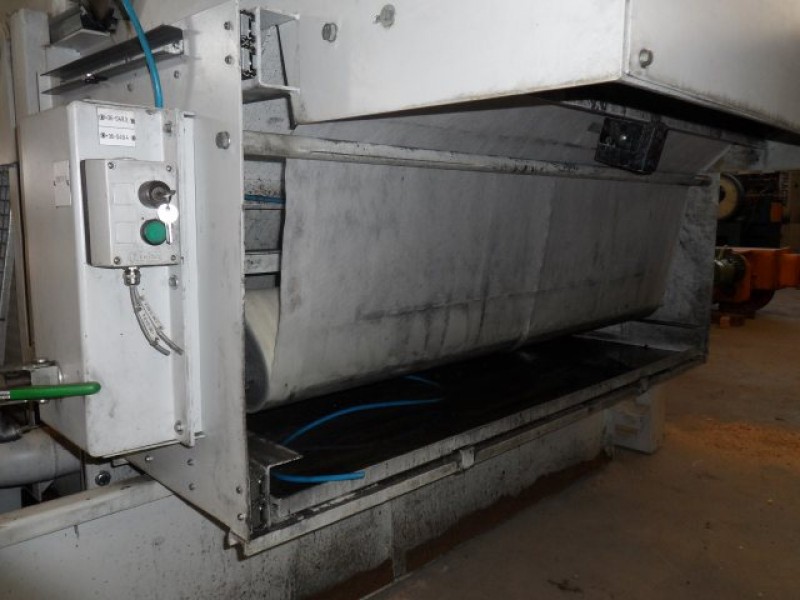

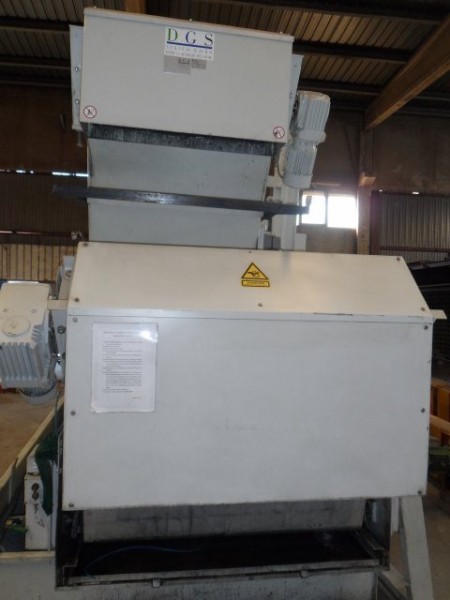

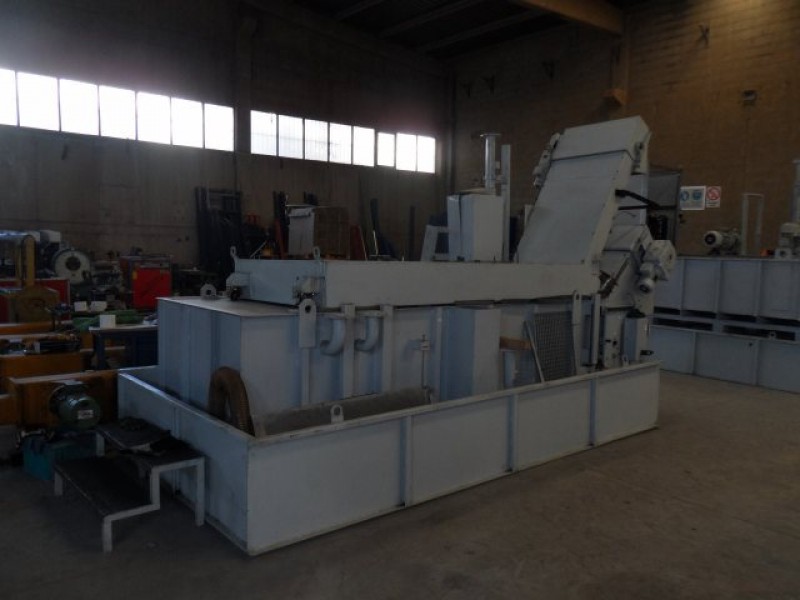

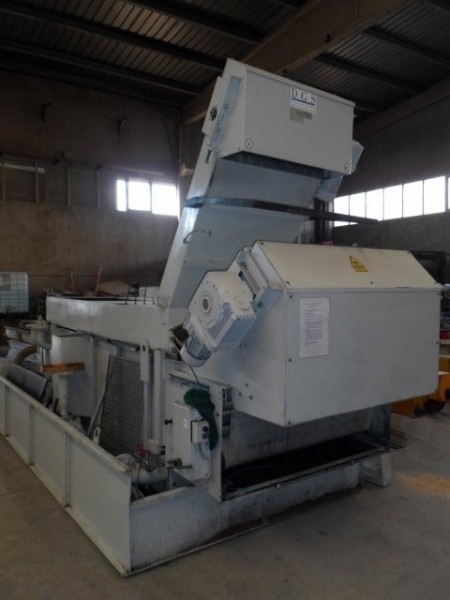

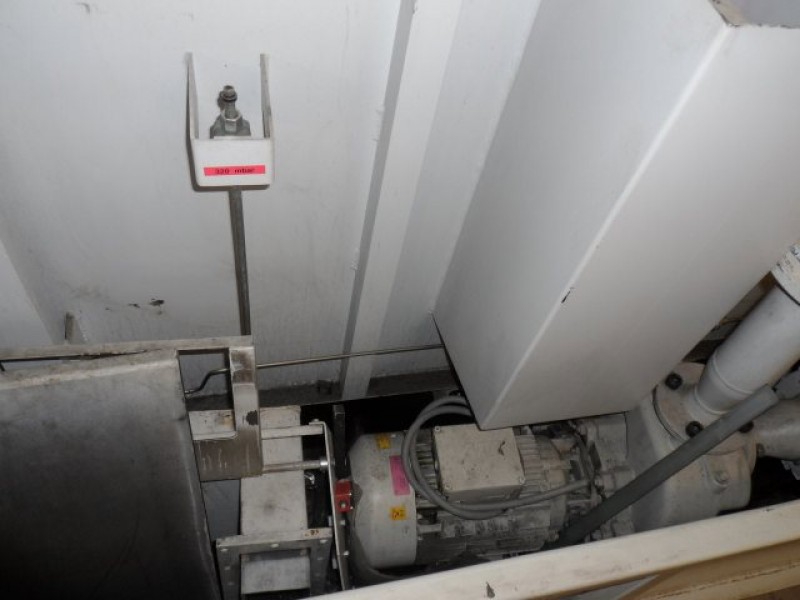

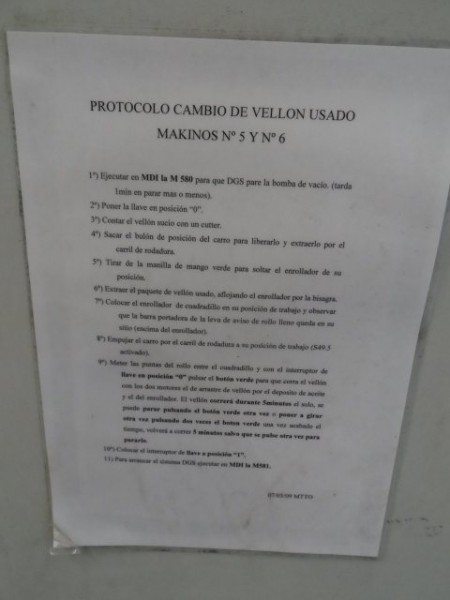

[2] Centro de bombeo y filtrado mediante filtro banda enfriador

Fabricante: DGS System Gmbh

Tipo: KBF850 P50

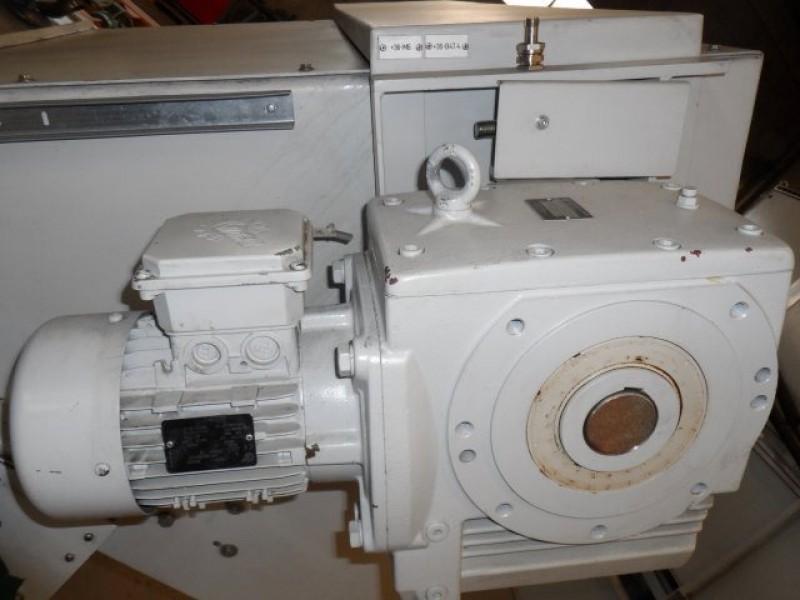

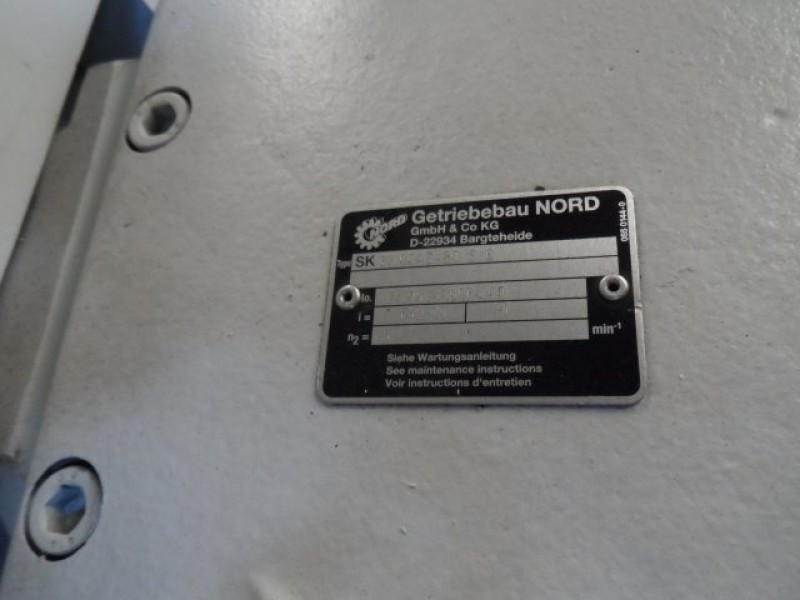

A) Reductor filtro banda principal :

 Fabricante: Getriebebau NORD GmbH & Co KG

Tipo: SK 32100AZ-80 S/6

i: 645 H1

Revoluciones: 1.4

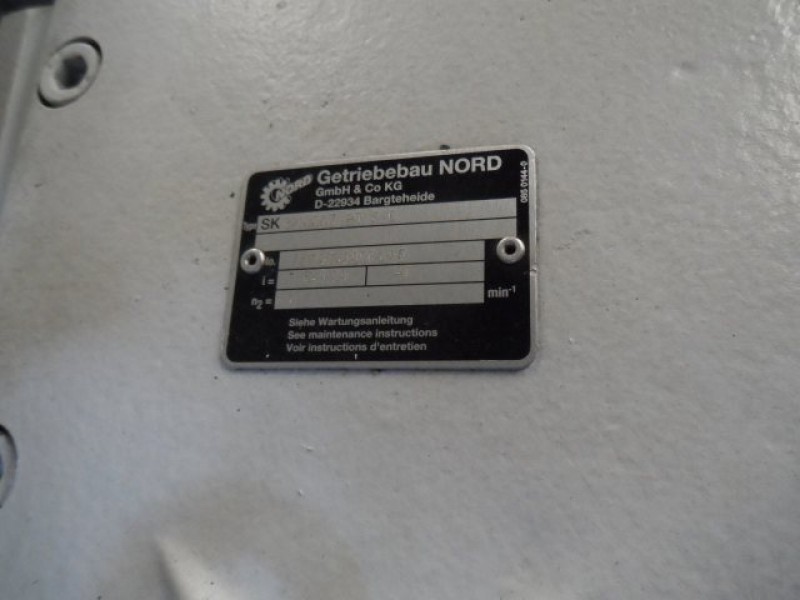

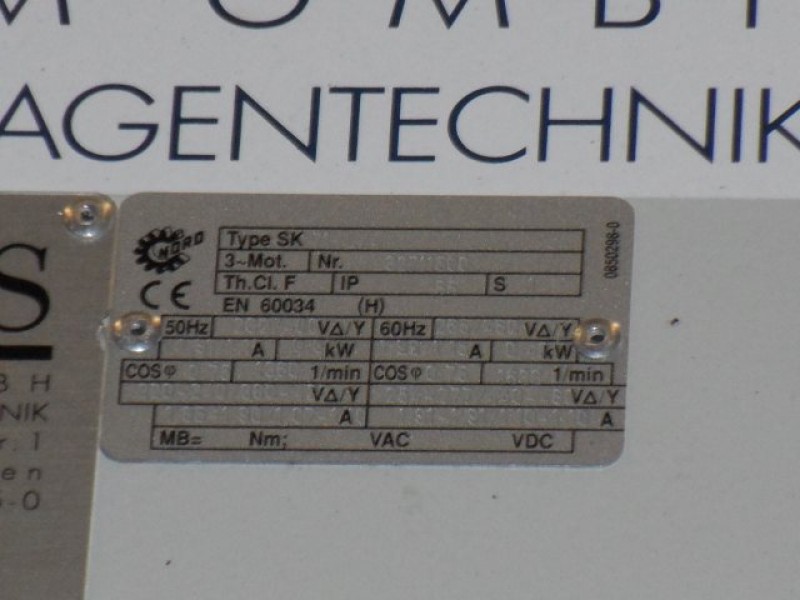

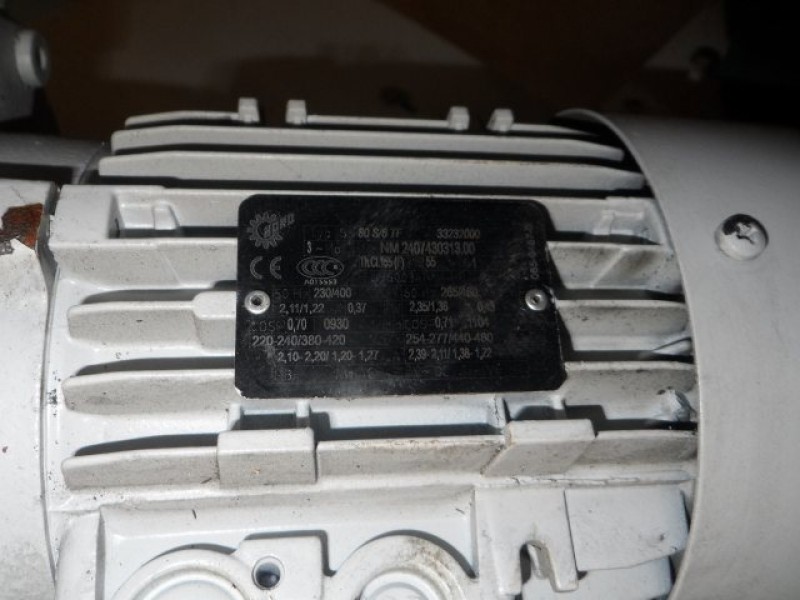

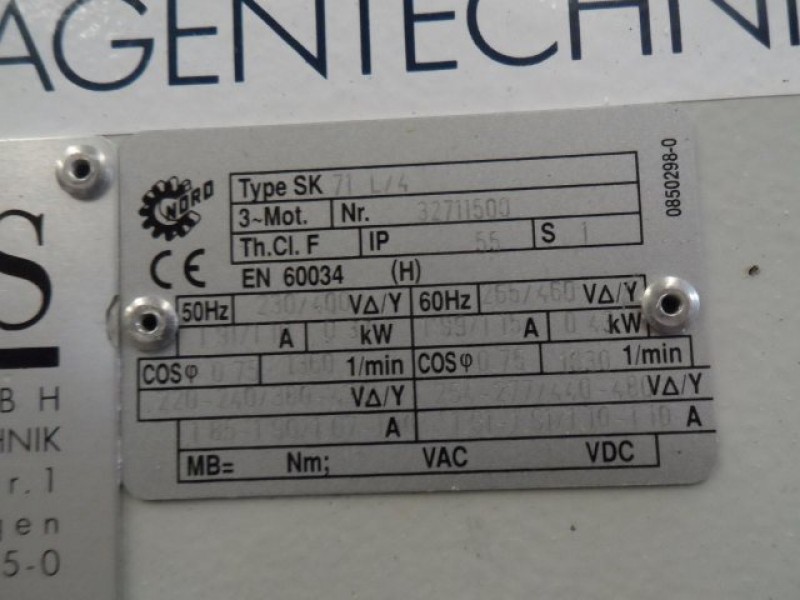

B) Reductor 2:

Fabricante: Getriebebau NORD GmbH & Co KG

Tipo: SK 71 L/4

IP: 55

S: 1

Voltaje (50 Hz): 230/400 Vac

Voltaje (60 Hz): 265/460 Vac

Corriente (50 Hz): 1.91 / 1.1 A

Potencia (50 Hz): 0,37 kW

Cos fi (50 Hz): 0,75

Rev (50 Hz): 1360 rev

Corriente (60 Hz): 1.99 / 1.15 A

Potencia (60 Hz): 0,43 kW

Cos fi (60 Hz): 0,75

Rev (60 Hz): 1603 rev

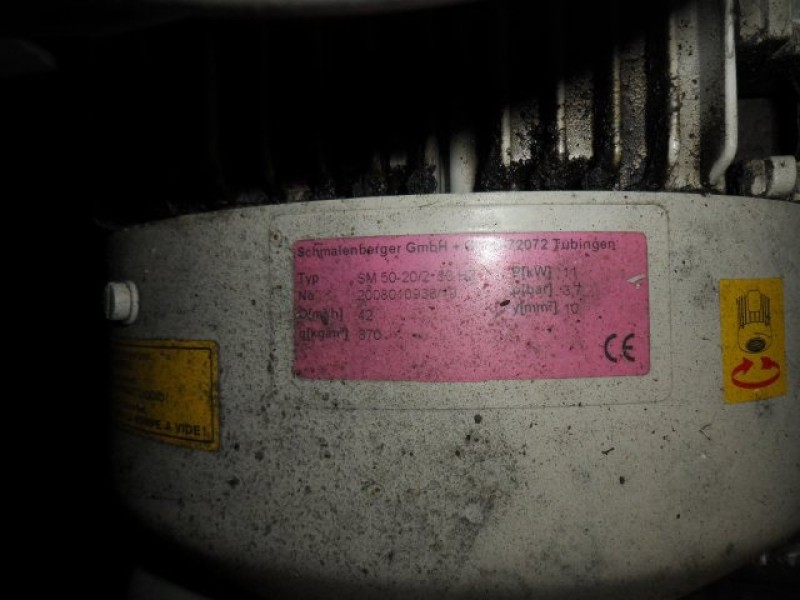

3) Bomba impulsión:

 Fabricante: Schmalenberger Gmbh

 Tipo: SM 50-20/2 50 Hz

 Potencia: 11 kW

 Presión nominal: 3,7 Bar

 Caudal: 42 m3/h

 y: 10 mm2

 Caudal másico: 370 kg/m3



Dimensiones:

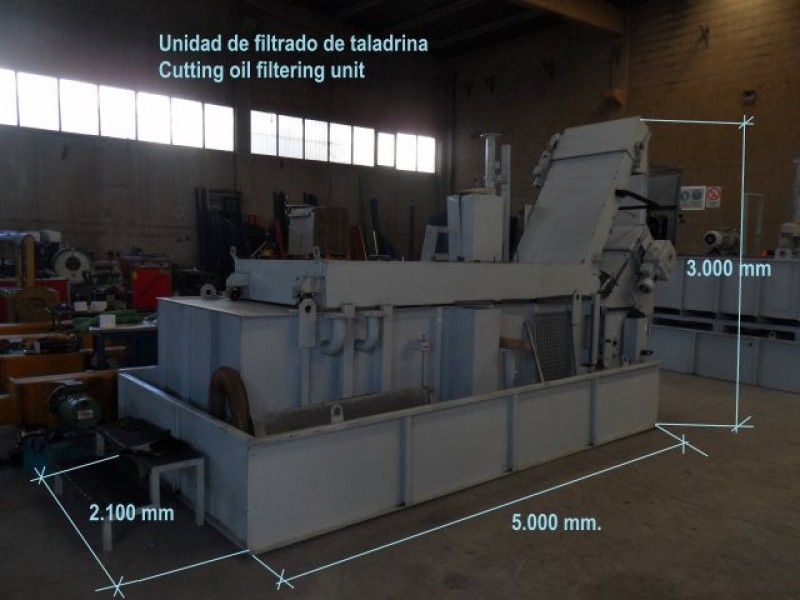

[1] Centro de Bombeo y Acondicionamiento de taladrina:

Largo: 5000 mm

Ancho: 2.100 mm

Alto: 3.000 mm

[2] Centro de bombeo y filtrado mediante filtro banda

Largo: 4800 mm

Ancho: 2.250 mm

Alto: 3.580 mm
